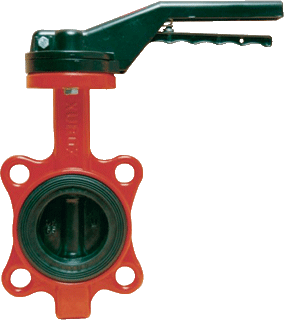

    Drosselventil (mit Bedienelement)

    Code

    MC000006

    Version

    3

    Group

    Ventile, Hähne und Steuerungen (MG000042)

    Release

    nl 2BA se RSK be InstallData fi Sahkonumerot
    Drawing
    Dimensional drawing
    Features

    01

    Bedienung

    EF002147 - Alphanumeric

    14

    da

    Durchmesser Antriebswelle (mm)

    EF010482 - Numeric

    19

    E

    Breite Bedienelement (mm)

    EF010479 - Numeric

    20

    E1

    Abstand Antriebswelle zu Seitenkante Getriebe (mm)

    EF010850 - Numeric

    23

    H

    Bedienhöhe (mm)

    EF010517 - Numeric

    24

    h1

    Höhe Achse (mm)

    EF020195 - Numeric

    25

    h2

    Höhe Kröpfung Hebel (mm)

    EF010518 - Numeric

    30

    LB

    Länge Bedienungselement (mm)

    EF010484 - Numeric

    31

    LV

    Länge Getriebe (mm)

    EF010849 - Numeric

    32

    M

    Durchmesser Handrad (mm)

    EF010682 - Numeric

    33

    M1

    Achsabstand 1 Antrieb (mm)

    EF010480 - Numeric

    34

    M2

    Achsabstand 2 Antrieb (mm)

    EF010487 - Numeric

    39

    U

    Durchmesser Arbeitsoberfläche (mm)

    EF010522 - Numeric

    40

    V

    Abstand zum Bedienelement (mm)

    EF010523 - Numeric

    41

    X1

    Achsabstand 1 Getriebe (mm)

    EF016280 - Numeric

    42

    X2

    Achsabstand 2 Getriebe (mm)

    EF016281 - Numeric

    43

    Y

    Bedienhöhe (mm)

    EF022273 - Numeric
    Features port 1

    02

    Anschluss 1

    EF000321 - Alphanumeric

    04

    a1

    Winkel zum ersten Bolzenloch (°)

    EF010524 - Numeric

    06

    b1

    Flanschstärke (inkl. Dichtkante) (mm)

    EF010525 - Numeric

    08

    D1

    Außendurchmesser Flansch (mm)

    EF021531 - Numeric

    10

    d2-1

    Durchmesser Bolzenloch (mm)

    EF021780 - Numeric

    12

    d4-1

    Durchmesser Dichtkante (mm)

    EF010527 - Numeric

    15

    DN1

    Nenndurchmesser

    EF023191 - Alphanumeric

    17

    Do1

    Rohraußendurchmesser Anschluss (mm)

    EF020208 - Numeric

    21

    f1

    Stärke Dichtkante (mm)

    EF010528 - Numeric

    26

    k1

    Teilkreis (mm)

    EF021643 - Numeric

    28

    L1

    Länge Anschluss 1 (mm)

    EF020151 - Numeric

    35

    n1

    Anzahl der Schraublöcher

    EF021779 - Numeric

    37

    s1

    Wanddicke Anschluss (mm)

    EF010546 - Numeric

    44

    Z1

    Arbeitslänge Anschluss 1 (mm)

    EF020153 - Numeric
    Features port 2

    03

    Anschluss 2

    EF000322 - Alphanumeric

    05

    a2

    Winkel zum ersten Bolzenloch (°)

    EF010524 - Numeric

    07

    b2

    Flanschstärke (inkl. Dichtkante) (mm)

    EF010525 - Numeric

    09

    D2

    Außendurchmesser Flansch (mm)

    EF021531 - Numeric

    11

    d2-2

    Durchmesser Bolzenloch (mm)

    EF021780 - Numeric

    13

    d4-2

    Durchmesser Dichtkante (mm)

    EF010527 - Numeric

    16

    DN2

    Nenndurchmesser

    EF023191 - Alphanumeric

    18

    Do2

    Rohraußendurchmesser Anschluss (mm)

    EF020208 - Numeric

    22

    f2

    Stärke Dichtkante (mm)

    EF010528 - Numeric

    27

    k2

    Teilkreis (mm)

    EF021643 - Numeric

    29

    L2

    Länge Anschluss 2 (mm)

    EF020152 - Numeric

    36

    n2

    Anzahl der Schraublöcher

    EF021779 - Numeric

    38

    s2

    Wanddicke Anschluss (mm)

    EF010546 - Numeric

    45

    Z2

    Arbeitslänge Anschluss 2 (mm)

    EF020154 - Numeric
    Related productclasses

    EC010910/5

    EC010910/6

    EC010910/7

    Synonyms

    Drosselventil

    Drosselventil (mit Bedienelement)
