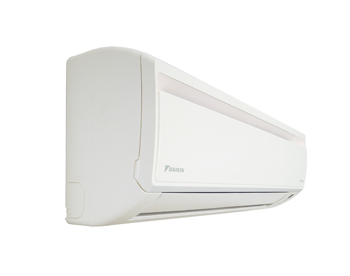

    Split-Klimaanlage - Innengerät (Wand, hoch)

    Code

    MC000260

    Version

    1

    Group

    Klimaanlage - Split-Systeme (MG000005)

    Release

    nl 2BA se RSK be InstallData fi Sahkonumerot
    Drawing
    Dimensional drawing
    Features

    01

    Modell (Innengerät)

    EF024942 - Alphanumeric

    02

    Ad1

    Abstand Durchführung 1 (mm)

    EF011418 - Numeric

    03

    Ad2

    Abstand Durchführung 2 (mm)

    EF011419 - Numeric

    04

    Ad3

    Abstand Durchführung 3 (mm)

    EF011420 - Numeric

    05

    Ad4

    Abstand Durchführung 4 (mm)

    EF011421 - Numeric

    09

    CA4

    Position Thermostatkabel (mm)

    EF011429 - Coordinate

    10

    CA5

    Position elektrischer Anschluss (mm)

    EF010979 - Coordinate

    11

    CA6

    Position Steuerkabel (mm)

    EF011430 - Coordinate

    12

    D

    Tiefe des Innengerätes (mm)

    EF000866 - Numeric

    13

    Dd1

    Durchmesser Durchführung 1 (mm)

    EF011009 - Numeric

    14

    Dd2

    Durchmesser Durchführung 2 (mm)

    EF011010 - Numeric

    15

    Dd3

    Durchmesser Durchführung 3 (mm)

    EF011423 - Numeric

    16

    Dd4

    Durchmesser Durchführung 4 (mm)

    EF011424 - Numeric

    23

    H

    Höhe des Innengerätes (mm)

    EF000865 - Numeric

    36

    W

    Breite des Innengerätes (mm)

    EF000864 - Numeric
    Features port 1

    06

    CA1

    Position Anschluss (mm)

    EF011006 - Coordinate

    17

    DN1

    Nenndurchmesser

    EF023191 - Alphanumeric

    20

    Do1

    Rohraußendurchmesser Kondensatablauf (mm)

    EF024969 - Numeric

    24

    P1

    Muffenlänge (mm)

    EF010520 - Numeric

    27

    Q1

    Länge Winkelstück/Gewinde (mm)

    EF010521 - Numeric

    30

    RV1

    Richtungsvektor Anschluss

    EF011005 - Coordinate

    33

    s1

    Wanddicke Anschluss (mm)

    EF010546 - Numeric

    37

    Anschluss

    EF000443 - Alphanumeric
    Features port 2

    07

    CA2

    Position Anschluss (mm)

    EF011006 - Coordinate

    18

    DN2

    Nenndurchmesser Saugleitung

    EF020136 - Alphanumeric

    21

    Do2

    Rohraußendurchmesser Saugleitung (mm)

    EF020139 - Numeric

    25

    P2

    Muffenlänge (mm)

    EF010520 - Numeric

    28

    Q2

    Länge Winkelstück/Gewinde (mm)

    EF010521 - Numeric

    31

    RV2

    Richtungsvektor Anschluss

    EF011005 - Coordinate

    34

    s2

    Wanddicke Anschluss (mm)

    EF010546 - Numeric

    38

    Anschluss

    EF000443 - Alphanumeric
    Features port 3

    08

    CA3

    Position Anschluss (mm)

    EF011006 - Coordinate

    19

    DN3

    Nenndurchmesser Flüssigkeitsleitung

    EF024967 - Alphanumeric

    22

    Do3

    Rohraußendurchmesser Flüssigkeitsleitung (mm)

    EF024968 - Numeric

    26

    P3

    Muffenlänge (mm)

    EF010520 - Numeric

    29

    Q3

    Länge Winkelstück/Gewinde (mm)

    EF010521 - Numeric

    32

    RV3

    Richtungsvektor Anschluss

    EF011005 - Coordinate

    35

    s3

    Wanddicke Anschluss (mm)

    EF010546 - Numeric

    39

    Anschluss

    EF000443 - Alphanumeric
    Related productclasses

    EC011580/4

    EC011580/5

    Synonyms

    Split-Klimaanlage - Innengerät (Wand, hoch)

    Splitklimasystem - Innengerät (Verdampfer)

    Splitklimasystem - Innengerät (Wand hoch)
