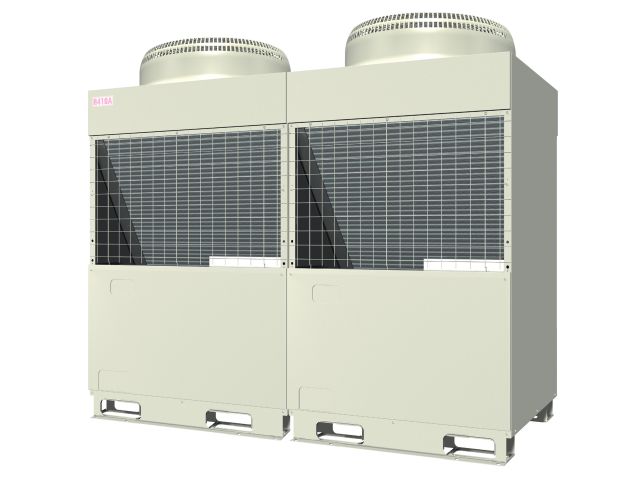

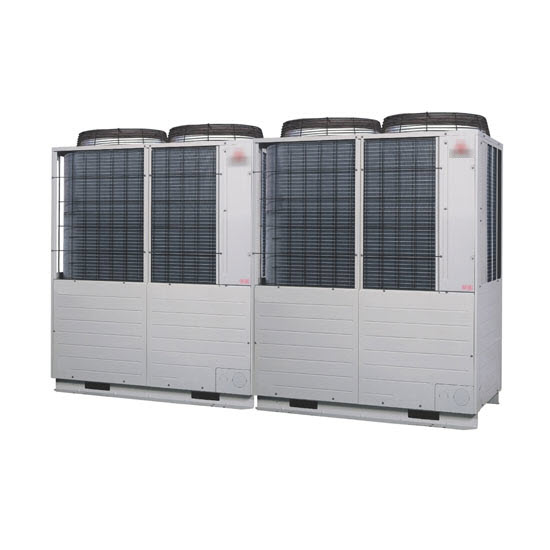

    Airco splitsysteem - VRF condensingunit luchtgekoeld

    Code

    MC000265

    Version

    1

    Group

    Airconditioning split systemen (MG000005)

    Release

    nl 2BA se RSK be InstallData fi Sahkonumerot
    Drawing
    Dimensional drawing
    Features

    01

    Aantal gekoppelde units

    EF011524 - Numeric

    02

    VRF-uitvoering (2-pijps)

    EF024992 - Logical

    03

    VRF-uitvoering (3-pijps)

    EF024993 - Logical

    07

    CA4

    Positie regelkabel (mm)

    EF011430 - Coordinate

    08

    CA5

    Positie elektra-aansluiting 1 (mm)

    EF011445 - Coordinate

    09

    CA6

    Positie elektra-aansluiting 2 (mm)

    EF011449 - Coordinate

    10

    CA7

    Positie elektra-aansluiting 3 (mm)

    EF011447 - Coordinate

    11

    CA8

    Positie elektra-aansluiting 4 (mm)

    EF011448 - Coordinate

    12

    D

    Diepte buitenunit (mm)

    EF000870 - Numeric

    19

    H

    Hoogte buitenunit (mm)

    EF000868 - Numeric

    35

    W

    Breedte buitenunit (mm)

    EF000869 - Numeric
    Features port 1

    04

    CA1

    Positie aansluiting (mm)

    EF011006 - Coordinate

    13

    DN1

    Nom. diameter zuigleiding

    EF020136 - Alphanumeric

    16

    Do1

    Uitwendige buisdiameter zuigleiding (mm)

    EF020139 - Numeric

    20

    L1

    Lengte aansluiting (mm)

    EF022519 - Numeric

    23

    P1

    Moflengte (mm)

    EF010520 - Numeric

    26

    Q1

    Lengte spie/draad (mm)

    EF010521 - Numeric

    29

    RV1

    Richtingsvector aansluiting

    EF011005 - Coordinate

    32

    s1

    Wanddikte aansluiting (mm)

    EF010546 - Numeric

    36

    Aansluiting

    EF000443 - Alphanumeric
    Features port 2

    05

    CA2

    Positie aansluiting (mm)

    EF011006 - Coordinate

    14

    DN2

    Nom. diameter vloeistofleiding

    EF024967 - Alphanumeric

    17

    Do2

    Uitwendige buisdiameter vloeistofleiding (mm)

    EF024968 - Numeric

    21

    L2

    Lengte aansluiting (mm)

    EF022519 - Numeric

    24

    P2

    Moflengte (mm)

    EF010520 - Numeric

    27

    Q2

    Lengte spie/draad (mm)

    EF010521 - Numeric

    30

    RV2

    Richtingsvector aansluiting

    EF011005 - Coordinate

    33

    s2

    Wanddikte aansluiting (mm)

    EF010546 - Numeric

    37

    Aansluiting

    EF000443 - Alphanumeric
    Features port 3

    06

    CA3

    Positie aansluiting (mm)

    EF011006 - Coordinate

    15

    DN3

    Nom. diameter vloeistofleiding

    EF024967 - Alphanumeric

    18

    Do3

    Uitwendige buisdiameter vloeistofleiding (mm)

    EF024968 - Numeric

    22

    L3

    Lengte aansluiting (mm)

    EF022519 - Numeric

    25

    P3

    Moflengte (mm)

    EF010520 - Numeric

    28

    Q3

    Lengte spie/draad (mm)

    EF010521 - Numeric

    31

    RV3

    Richtingsvector aansluiting

    EF011005 - Coordinate

    34

    s3

    Wanddikte aansluiting (mm)

    EF010546 - Numeric

    38

    Aansluiting

    EF000443 - Alphanumeric
    Related productclasses

    EC011584/2

    EC011584/3

    Synonyms

    Airco splitsysteem - VRF condensingunit luchtgekoeld

    VRF systeem
