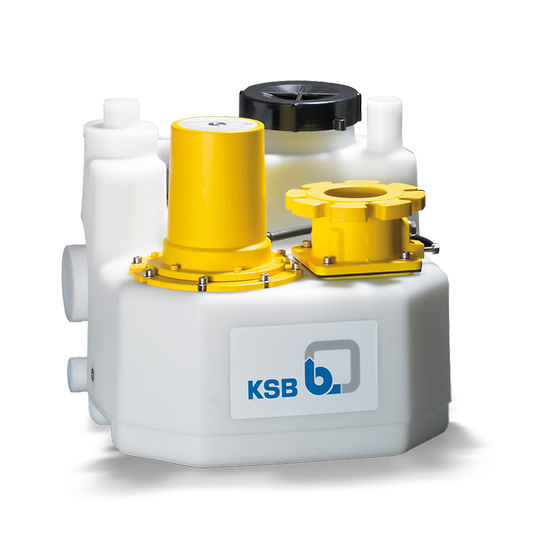

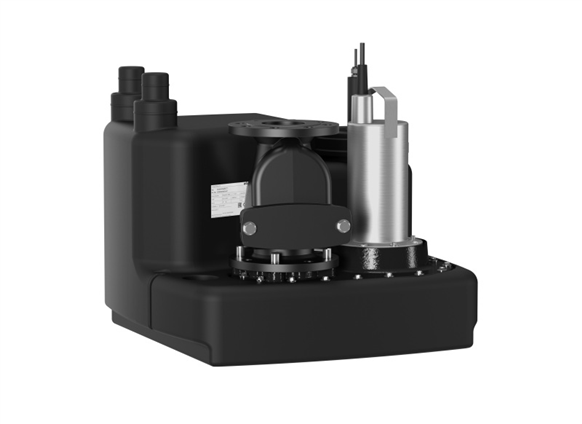

Wastewater pump unit (single pump)
Code
MC000383Version
Group
Pumps - Waste water (MG000036)Release
Drawing
Features
46 | Dp | Pump diameter (mm) EF020289 - Numeric | |
48 | H | Height (mm) EF000040 - Numeric | |
49 | h1 | Height reservoir (mm) EF016248 - Numeric | |
50 | h2 | Height reservoir 2 (mm) EF016253 - Numeric | |
51 | h3 | Pump height (mm) EF023086 - Numeric | |
53 | L | Length (mm) EF001438 - Numeric | |
61 | Lp | Distance to centre pump (mm) EF016284 - Numeric | |
64 | W | Width (mm) EF000008 - Numeric | |
65 | W1 | Width reservoir (mm) EF011436 - Numeric | |
66 | W2 | Distance 2 (mm) EF010927 - Numeric |
Features port 1
01 | Connection outlet side EF025977 - Alphanumeric | ||
08 | a1 | Angle to first bolt hole (°) EF010524 - Numeric | |
09 | b1 | Thickness flange (incl. sealing edge) (mm) EF010525 - Numeric | |
10 | Bo1 | Width oval flange (mm) EF010723 - Numeric | |
11 | CA1 | Position connection (mm) EF011006 - Coordinate | |
18 | DV1 | Directional vector connection EF011005 - Coordinate | |
25 | D1 | Outer diameter of flange (mm) EF021531 - Numeric | |
26 | d2-1 | Diameter bolt hole (mm) EF021780 - Numeric | |
27 | d4-1 | Diameter sealing edge (mm) EF010527 - Numeric | |
28 | DN1 | Nominal diameter EF023191 - Alphanumeric | |
35 | Do1 | Outer pipe diameter connection (mm) EF020208 - Numeric | |
47 | f1 | Thickness sealing edge (mm) EF010528 - Numeric | |
52 | k1 | Pitch circle (mm) EF021643 - Numeric | |
54 | L1 | Connection length (mm) EF022519 - Numeric | |
62 | Lo1 | Length oval flange (mm) EF010732 - Numeric | |
63 | n1 | Number of bolt holes EF021779 - Numeric | |
67 | Z1 | Working length (mm) EF006318 - Numeric |
Features port 2
02 | Connection supply EF002286 - Alphanumeric | ||
12 | CA2 | Position connection (mm) EF011006 - Coordinate | |
19 | DV2 | Directional vector connection EF011005 - Coordinate | |
29 | DN2 | Nominal diameter EF023191 - Alphanumeric | |
36 | Do2 | Outer pipe diameter connection (mm) EF020208 - Numeric | |
37 | Do2-2 | Outer pipe diameter 2 connection (mm) EF016756 - Numeric | |
55 | L2 | Connection length (mm) EF022519 - Numeric | |
68 | Z2 | Working length (mm) EF006318 - Numeric |
Features port 3
03 | Connection supply EF002286 - Alphanumeric | ||
13 | CA3 | Position connection (mm) EF011006 - Coordinate | |
20 | DV3 | Directional vector connection EF011005 - Coordinate | |
30 | DN3 | Nominal diameter EF023191 - Alphanumeric | |
38 | Do3 | Outer pipe diameter connection (mm) EF020208 - Numeric | |
39 | Do3-2 | Outer pipe diameter 2 connection (mm) EF016756 - Numeric | |
56 | L3 | Connection length (mm) EF022519 - Numeric | |
69 | Z3 | Working length (mm) EF006318 - Numeric |
Features port 4
04 | Connection supply EF002286 - Alphanumeric | ||
14 | CA4 | Position connection (mm) EF011006 - Coordinate | |
21 | DV4 | Directional vector connection EF011005 - Coordinate | |
31 | DN4 | Nominal diameter EF023191 - Alphanumeric | |
40 | Do4 | Outer pipe diameter connection (mm) EF020208 - Numeric | |
41 | Do4-2 | Outer pipe diameter 2 connection (mm) EF016756 - Numeric | |
57 | L4 | Connection length (mm) EF022519 - Numeric | |
70 | Z4 | Working length (mm) EF006318 - Numeric |
Features port 5
05 | Connection supply EF002286 - Alphanumeric | ||
15 | CA5 | Position connection (mm) EF011006 - Coordinate | |
22 | DV5 | Directional vector connection EF011005 - Coordinate | |
32 | DN5 | Nominal diameter EF023191 - Alphanumeric | |
42 | Do5 | Outer pipe diameter connection (mm) EF020208 - Numeric | |
43 | Do5-2 | Outer pipe diameter 2 connection (mm) EF016756 - Numeric | |
58 | L5 | Connection length (mm) EF022519 - Numeric | |
71 | Z5 | Working length (mm) EF006318 - Numeric |
Features port 6
06 | Connection, air-release EF013537 - Alphanumeric | ||
16 | CA6 | Position connection (mm) EF011006 - Coordinate | |
23 | DV6 | Directional vector connection EF011005 - Coordinate | |
33 | DN6 | Nominal diameter EF023191 - Alphanumeric | |
44 | Do6 | Outer pipe diameter connection (mm) EF020208 - Numeric | |
59 | L6 | Connection length (mm) EF022519 - Numeric | |
72 | Z6 | Working length (mm) EF006318 - Numeric |
Features port 7
07 | Connection, drainage connection EF021391 - Alphanumeric | ||
17 | CA7 | Position connection (mm) EF011006 - Coordinate | |
24 | DV7 | Directional vector connection EF011005 - Coordinate | |
34 | DN7 | Nominal diameter EF023191 - Alphanumeric | |
45 | Do7 | Outer pipe diameter connection (mm) EF020208 - Numeric | |
60 | L7 | Connection length (mm) EF022519 - Numeric | |
73 | Z7 | Working length (mm) EF006318 - Numeric |
Related productclasses
Synonyms
Submersible waste water pump unit (single pump)
Wastewater pump unit (single pump)
