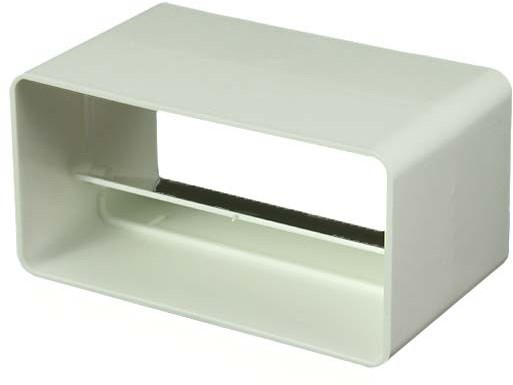

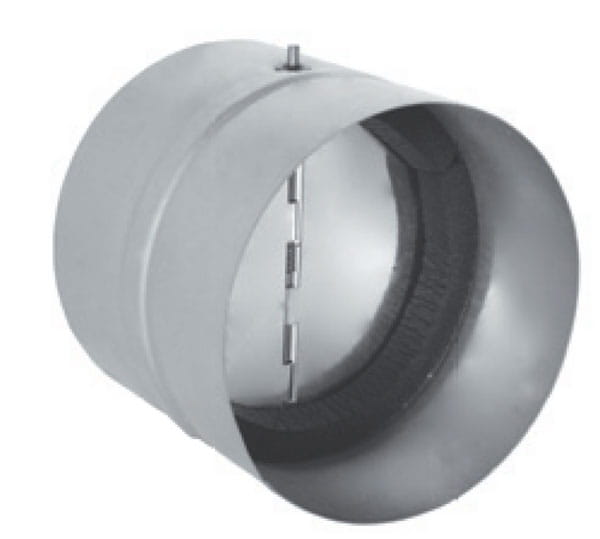

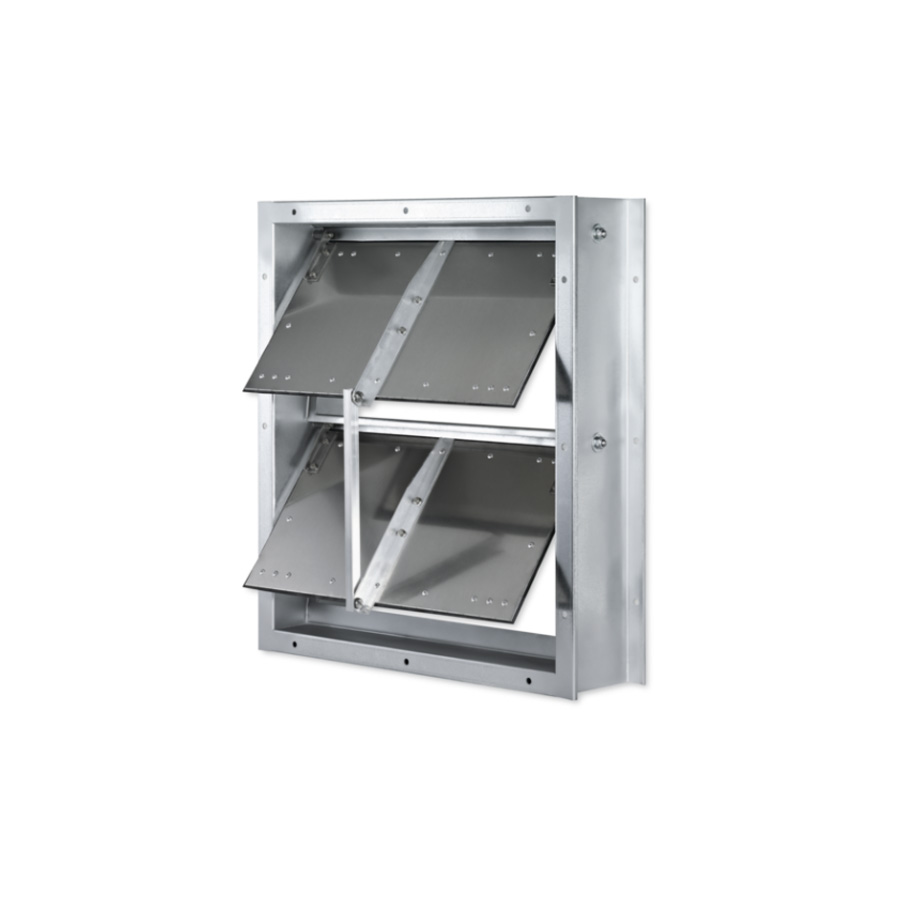

Non-return, air duct
MC000414 / v2
Code
MC000414Version
2
Group
Ventilation - Air terminals (inlet/extract) (MG000004)Release
1 / 4
Drawing
Features
01 | Shape EF000051 - Alphanumeric | ||
12 | s | Wall thickness duct (mm) EF014016 - Numeric |
Features port 1
02 | DN1 | Diameter (mm) EF000551 - Numeric | |
04 | WN | Pitch measure (mm) EF006213 - Numeric | |
05 | Wo | Outer width flange (mm) EF016272 - Numeric | |
06 | L1 | Connection length (mm) EF022519 - Numeric | |
07 | Z1 | Working length connection 1 (mm) EF020153 - Numeric | |
10 | Do1 | Outer connection diameter (mm) EF020058 - Numeric |
Features port 2
03 | DN2 | Diameter (mm) EF000551 - Numeric | |
08 | L2 | Connection length (mm) EF022519 - Numeric | |
09 | Z2 | Working length connection 1 (mm) EF020153 - Numeric | |
11 | Do2 | Outer connection diameter (mm) EF020058 - Numeric |
Related productclasses
Synonyms
Back-draft shutter for roof mounted fan
Back-draught shutter
Back-draught shutter for roof mounted fan
Back-draught shutter rectangular air duct
Damper, air duct, rectangular
Damper, non-return, air duct
Non-return valve
Non-return, air duct
