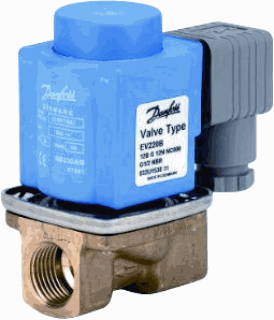

Magnetventil EC010261

A solenoid valve is an electrically actuated valve that uses an electromagnetic coil to open or close the flow of liquid or gas. When energized, the coil moves a plunger or diaphragm, allowing precise and automated on/off control.

Ready for publication Durchflussregelventile EG020069

/

Changes since v7

Features 43

1
Werkstoff des GehäusesEF001596

Choose one value

AluminiumMessingBronzeGusseisenKupferKunststoffrostfreier StahlStahlsonstige
2
WerkstoffgüteEF001257

Choose one value

Edelstahl 304 (1.4301)Edelstahl 304 L (1.4306)Edelstahl 316 (1.4401)Edelstahl 316 L (1.4404)Edelstahl 316 Ti (1.4571)Edelstahl 321 (1.4541)StahlgussSchmiedestahlLCPlegierter StahlGusseisen EN-GJL-200 (GG 20)Gusseisen EN-GJL-250 (GG 25)Gusseisen EN-GJS-400-18 (GGG 40.3)Gusseisen EN-GJS-400-15 (GGG 40)Gusseisen EN-GJS-500-7 (GGG 50)Bronze (Rg 5)Bronze, zinkarm (Rg 10)Bronze, zinkfrei (90/10)AluminiumbronzeMessing, entzinkungsbeständig (DZR)P40 (Aluminium)P60 (Aluminium)Acrylnitril-Butadien-Styrol (ABS)Polyethylen (PE)Polybuten (PB)Polypropylen (PP)Polyvinylchlorid (PVC)Polyvinylidenfluorid (PVDF)Polyamid (PA)faserverstärkter KunststoffCuZn40Pb2 (CW617N)CuZn39Pb3 (CW614N)CuZn38As (CW511L)CuSn5Zn5Pb2-C-GCCuSn12-C-GCCuZn36Pb2As (CW602N)CuSn5Zn5Pb2-C-GSCuZn36Pb-C-GMCuZn35Pb2Al-C-GMsonstige
3
OberflächenschutzEF000139

Choose one value

unbehandeltverchromtbeschichtetvernickeltGrundierungsonstige
4
Material DichtungEF022606

Choose one value

Chloropren-Kautschuk (CR)Cyanacrylat (CA)Ethylen-Propylen-Dien-Kautschuk (EPDM)Fluorkautschuk (FPM/FKM)Nitrilkautschuk (NBR)PTFE/NBRPolyamid (PA)Polytetrafluorethylen (PTFE)PTFE, graphitgefülltURsonstige
5
NenndurchmesserEF023191

Choose one value

DN 0,8DN 51/8 Zoll (6)DN 6DN 71/4 Zoll (8)DN 83/8 Zoll (10)DN 101/2 Zoll (15)DN 15DN 173/4 Zoll (20)DN 201 Zoll (25)DN 251 1/4 Zoll (32)DN 321 1/2 Zoll (40)DN 402 Zoll (50)DN 502 1/2 Zoll (65)DN 65DN 703 Zoll (80)DN 804 Zoll (100)DN 1005 Zoll (125)DN 1256 Zoll (150)DN 150DN 1758 Zoll (200)DN 20010 Zoll (250)DN 25012 Zoll (300)DN 300sonstige
6
Rohraußendurchmesser Anschluss 1EF020122

A number in mm
7
Anschluss 1EF000321

Choose one value

Innengewinde zylindrisch (BSPP)Innengewinde (metrisch)Innengewinde konisch (NPT)Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)Außengewinde zylindrisch BSPP (ISO 228-1)Außengewinde (metrisch)Außengewinde konisch (NPT)NAMURFlanschLötendeLötmuffeKlemmringKlemmanschlussSchweißendeSchweißmuffeKunststoffschweißendeKunststoffschweißmuffeElektroschweißmuffeLaminierKlebemuffeKlebestutzenNutStorzSchlauchstutzenPressmuffeÜberwurfmutterSchneidringsonstige
8
Rohraußendurchmesser Anschluss 2EF020123

A number in mm
9
Anschluss 2EF000322

Choose one value

Innengewinde zylindrisch (BSPP)Innengewinde (metrisch)Innengewinde konisch (NPT)Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)Außengewinde zylindrisch BSPP (ISO 228-1)Außengewinde (metrisch)Außengewinde konisch (NPT)NAMURFlanschLötendeLötmuffeKlemmringKlemmanschlussSchweißendeSchweißmuffeKunststoffschweißendeKunststoffschweißmuffeElektroschweißmuffeLaminierKlebemuffeKlebestutzenNutStorzSchlauchstutzenPressmuffeÜberwurfmutterSchneidringsonstige
10
Druckstufe FlanschEF020149

Choose one value

PN 2,5PN 6PN 10PN 16PN 25PN 40PN 63PN 100PN 160PN 250PN 320sonstige
11
VentildurchlassEF022575

A number in mm
12
Max. Differenzdruck AC-AusführungEF023851

A number in bar
13
Max. Differenzdruck DC-AusführungEF023852

A number in bar
14
Min. DruckunterschiedEF020189

A number in bar
15
Max. Differenzdruck LeichtölEF025185

A number in bar
16
Max. Differenzdruck Luft/GaseEF025186

A number in bar
17
Max. Differenzdruck DampfEF025187

A number in bar
18
Max. Differenzdruck Wasser/FlüssigkeitenEF025188

A number in bar
19
Mediumtemperatur (Dauerbetrieb)EF023182

A range, from and to, in °C
20
Max. UmgebungstemperaturEF020188

A number in °C
21
AusführungEF000010

Choose one value

rechtwinkliggeradesonstige
22
Indirekt betätigtEF020190

Yes or no

YesNo
23
NothandbedienungEF025189

Choose one value

ohneDrucktastersonstige
24
Elektrischer AnschlussEF003701

Choose one value

Stiftstecker 2-poligStecker EN 175301-803 Typ AStecker EN 175301-803 Typ BStecker EN 175301-803 Typ Csonstige
25
AnschlussspannungEF003625

A number in V
26
SpannungsartEF000187

Choose one value

ACAC/DCDC
27
Frequenz der EingangsspannungEF006705

A range, from and to, in Hz
28
Spannungsfrei wenn geöffnetEF020192

Yes or no

YesNo
29
EinschaltdauerverhältnisEF025184

Choose one value

100 %10 %, max. 5 min an, 90 % Ruhe20 %, max. 30 min an, 80 % Ruhe70 %, max. 13 min an, 30 % Ruhesonstige
30
EinschaltzeitEF026501

A number in ms
Time from application of voltage to full activation of the valve
31
AusschaltzeitEF026502

A number in ms
Time from removal of voltage to complete deactivation of the valve
32
Schutzart (IP)EF005474

Choose one value

IP00IP05IP10IP12IP20IP21IP22IP23IP24IP25IP2XIP2XCIP30IP31IP32IP33IP34IP3XIP40IP41IP42IP43IP44IP45IP50IP51IP52IP53IP54IP55IP56IP57IP58IP59KIP60IP64IP65IP66IP67IP67KIP68IP69KIPX0IPX1IPX3IPX4IPX5IPX6IPX7sonstige
33
ExplosionsschutzEF003996

Choose one value

ohneEx-Zone 0Ex-Zone 1Ex-Zone 2Ex-Zone 20Ex-Zone 21Ex-Zone 22
34
Kvs-WertEF022466

A number in m³/h
35
FreistromEF020116

Yes or no

YesNo
36
Max. ViskositätEF025190

A number in cSt
37
Länge Anschluss 1EF020151

A number in mm
38
Arbeitslänge Anschluss 1EF020153

A number in mm
39
Länge Anschluss 2EF020152

A number in mm
40
Arbeitslänge Anschluss 2EF020154

A number in mm
41
HöheEF000040

A number in mm
42
Thermische DesinfektionEF017081

Yes or no

YesNo
43
Mit SiebEF006042

Yes or no

YesNo

Codes after each name are ETIM feature codes. Use them, not the names, in product data.
